ASR A1.3 & DIN EN ISO 7010 Übersicht

Sicherheitskennzeichnung richtig verstehen und im Betrieb optimal umsetzen.

Die ASR A1.3 konkretisiert die Anforderungen an die Sicherheits- und Gesundheitskennzeichnung in Arbeitsstätten. Sie enthält Sicherheitszeichen, die aus der DIN EN ISO 7010 übernommen wurden.

1/2
PRODUKTION

⚠️ 🎧 ➕

Gefahren aufmerksam machen & Anweisungen.

3
Einfahrt

🚫 🔟 👷

Bereits im Eingangsbereich wichtige Hinweise.

4
Lager

🚜 🛢️ ⚠️

Gefahrenbereiche & Lagerplätze kennzeichnen.

5
Fluchtwegschilder

🏃 ➡️ 🪧

Weg zu Notausgängen & Sammelstellen.

6
Feuerlöscher

🧯 🚰 🚨

Brandbekämpfungseinrichtungen kennzeichnen.

ZEICHENARTEN NACH ASR A1.3 & DIN EN ISO 7010

🚫	VERBOTSZEICHEN Verbieten ein Verhalten, das eine Gefahr verursachen kann.

⚠️	WARNZEICHEN Warnen vor einer Gefahr oder einer Gefahrenstelle.

!	GEBOTSZEICHEN Geben ein Verhalten vor, das eine Gefahr verhindert.

🏃	RETTUNGSZEICHEN Kennzeichnen Fluchtwege, Notausgänge und Erste-Hilfe-Einrichtungen.

🧯	BRANDSCHUTZZEICHEN Kennzeichnen Brandschutzeinrichtungen und Alarmgeber.

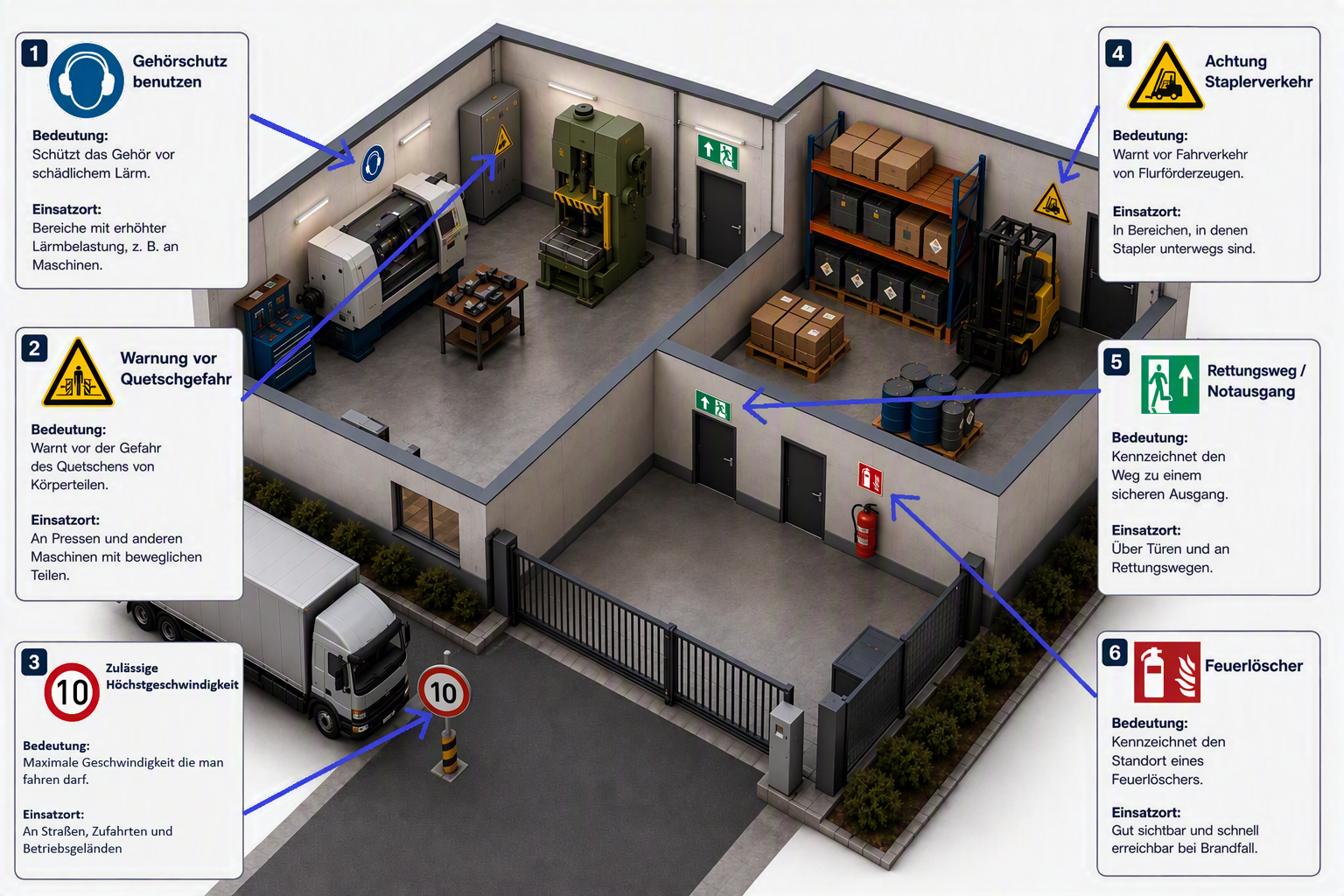

Übersicht der Sicherheitskennzeichnung im Betriebsgebäude

ASR A1.3 – ANWENDUNG IM BETRIEB

✔Regelt den Einsatz von Sicherheits- und Gesundheitsschutzkennzeichnungen in Arbeitsstätten.

✔Legt fest, wann und wo Kennzeichnungen erforderlich sind.

✔Bestimmt Anforderungen an Erkennbarkeit, Anbringung, Größe und Beleuchtung.

✔Enthält Sicherheitszeichen, die aus der DIN EN ISO 7010 übernommen wurden.

ℹ️ Ziel: Risiken minimieren und sichere Arbeitsbedingungen schaffen.

DIN EN ISO 7010 – GESTALTUNG DER ZEICHEN

✔Internationale Norm für Sicherheitszeichen.

✔Einheitliche Sicherheitsfarben nach ISO 3864.

✔Festgelegte geometrische Formen.

✔International verständliche Piktogramme für klare Kommunikation.

ℹ️ Ziel: Einheitliche und weltweit verständliche Sicherheitskennzeichnung.

SO GEHEN SIE BEI DER AUSWAHL VOR

🔍

GEFÄHRDUNG ERKENNEN

Analysieren Sie Arbeitsbereiche und Tätigkeiten und beurteilen Sie mögliche Gefährdungen.

➔

🪧

ZEICHENART BESTIMMEN

Entscheiden Sie, welche Zeichenart (Verbot, Warnung, Gebot usw.) erforderlich ist.

➔

🎯

SICHERHEITSZEICHEN AUSWÄHLEN

Wählen Sie das passende Piktogramm nach DIN EN ISO 7010 aus.

➔

👁️

ERKENNUNGSWEITE BEACHTEN

Wählen Sie die richtige Größe, damit das Zeichen gut erkennbar ist.

➔

📍

ANBRINGUNGSORT FESTLEGEN

Bringen Sie das Zeichen gut sichtbar und dauerhaft an der richtigen Stelle an.

DARAUF KOMMT ES AN

👁️

BEDEUTUNG

Das Zeichen muss eindeutig zur Gefahr oder zur erforderlichen Handlung passen.

☀️

ERKENNBARKEIT

Beachten Sie Größe, Betrachtungsentfernung, Beleuchtung und Sichtwinkel.

📍

ANBRINGUNGSORT

Das Zeichen muss dort sichtbar sein, wo die Information benötigt wird.

🛡️

EINHEITLICHKEIT

Sorgen Sie für verständliche und konsistente Kennzeichnung.

🔄

DAUERHAFTIGKEIT

Das Zeichen muss widerstandsfähig und für die jeweilige Umgebung geeignet sein.

ℹ️Hinweis: Diese Übersicht ersetzt nicht die ASR A1.3 im Original. Für die konkrete Umsetzung sind zusätzlich die betrieblichen Gegebenheiten zu berücksichtigen.
